سلام! بهعنوان تامینکننده شیرهای توپی نوع V، از نزدیک دیدم که چگونه طراحی پورت V این شیرها میتواند تأثیر زیادی بر کنترل جریان داشته باشد. در این وبلاگ، من دقیقاً چگونگی تأثیر این طراحی منحصر به فرد بر نحوه حرکت مایعات در یک سیستم را توضیح خواهم داد.
بیایید با اصول اولیه شروع کنیم. شیر توپی نوع AV نوعی شیر یک چهارم چرخشی است که از یک توپ با یک بریدگی V شکل در آن استفاده می کند. این پورت V کلید قابلیت های ویژه کنترل جریان است. برخلاف یک شیر توپی معمولی با طراحی تمام سوراخ یا با سوراخ کاهش یافته، پورت V یک روزنه متغیر با چرخش شیر ایجاد می کند.
یکی از مهمترین تأثیرات طراحی پورت V بر روی مشخصه جریان است. پورت V یک مشخصه جریان درصد برابر را ارائه می دهد. این به چه معناست؟ خوب، به این معنی است که برای یک تغییر ثابت در باز شدن شیر، یک تغییر متناسب در نرخ جریان وجود دارد. به عنوان مثال، اگر شیر را تا 10% باز کنید، نرخ جریان به میزان مشخصی افزایش مییابد که در تمام محدوده باز شدن شیر ثابت است. این در کاربردهایی که نیاز به کنترل دقیق بر سرعت جریان دارید، بسیار مفید است، مانند کارخانههای فرآوری شیمیایی که در آنها مقدار مناسبی از مواد شیمیایی باید همیشه مخلوط شود.
از نظر ظرفیت جریان، طراحی پورت V طیف گسترده ای از نرخ جریان را ارائه می دهد. در دهانه های کم، ناحیه کوچک بریدگی V جریان را محدود می کند و امکان کنترل بسیار دقیق مقادیر کمی سیال را فراهم می کند. همانطور که دریچه بازتر می شود، مساحت شکاف V به سرعت افزایش می یابد و حجم زیادی از سیال را قادر می سازد از آن عبور کند. این باعث میشود که شیرهای توپی نوع V برای هر دو برنامههای دریچه گاز، که در آن باید نرخ جریان را دقیقاً تنظیم کنید، و برای برنامههای خاموش و روشن، که باید به طور کامل متوقف یا اجازه جریان کامل را بدهید، مناسب هستند.
یکی دیگر از جنبه های مهم عمل برشی ارائه شده توسط پورت V است. هنگامی که دریچه در حال بسته شدن است، لبه تیز شکاف V از طریق هر ماده جامد یا فیبری موجود در سیال قطع می شود. این یک مزیت بزرگ در صنایعی مانند تصفیه فاضلاب یا تولید خمیر و کاغذ است، جایی که سیال ممکن است حاوی زباله باشد. عمل برشی به جلوگیری از گرفتگی کمک می کند و عملکرد روان شیر را تضمین می کند.
حالا بیایید در مورد اینکه چگونه طراحی پورت V بر افت فشار تأثیر می گذارد صحبت کنیم. افت فشار عبارت است از افت فشاری که در جریان جریان سیال از شیر رخ می دهد. در شیر توپی نوع V، افت فشار در مقایسه با برخی از انواع دیگر شیرها، به خصوص در دبی بالا، نسبتاً کم است. شکل کارآمد بریدگی V به سیال اجازه می دهد تا روان تر جریان یابد، تلاطم را کاهش می دهد و در نتیجه افت فشار را به حداقل می رساند. این مفید است زیرا به این معنی است که انرژی کمتری در راندن سیال از طریق شیر هدر می رود، که می تواند منجر به صرفه جویی در هزینه در دراز مدت شود.
طراحی پورت V نیز بر عملکرد کاویتاسیون دریچه تاثیر دارد. کاویتاسیون عبارت است از تشکیل و فروپاشی حباب های بخار در سیال در اثر تغییر فشار. می تواند باعث آسیب به شیر و سایر اجزای سیستم شود. طراحی پورت V با ایجاد تغییر تدریجی در ناحیه جریان و فشار به کاهش کاویتاسیون کمک می کند. انتقال صاف از بریدگی کوچک V در دهانه های کم به ناحیه بزرگتر در دهانه های بالا به جلوگیری از تغییرات سریع فشار که می تواند منجر به کاویتاسیون شود کمک می کند.
در مقایسه با سایر انواع شیر، طراحی پورت V یک شیر توپی نوع V مزایای منحصر به فردی را ارائه می دهد. به عنوان مثال، در مقایسه با شیر گلوب که برای کنترل جریان نیز استفاده می شود، شیر توپی نوع V دارای افت فشار کمتر و زمان باز و بسته شدن سریعتر است. و در مقایسه با شیر دروازه ای که عمدتاً برای سرویس خاموش و روشن استفاده می شود، شیر توپی نوع V قابلیت دریچه گاز بهتری را ارائه می دهد.

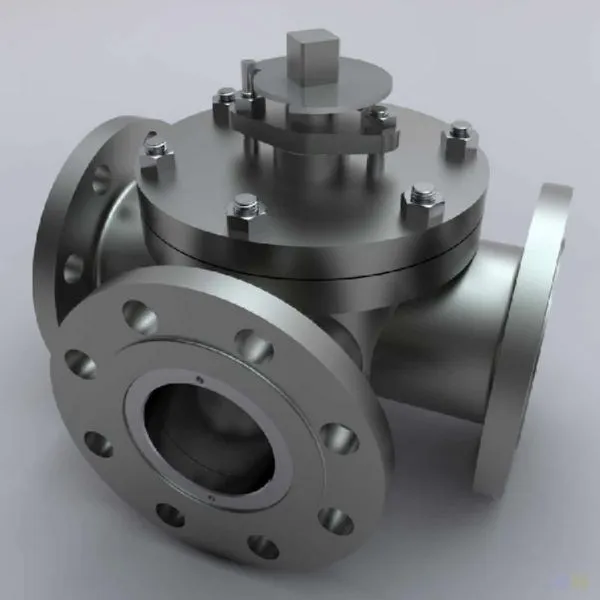

اگر به دنبال شیری هستید که بتواند انواع نیازهای کنترل جریان را برطرف کند، ممکن است به اطلاعات ما نیز علاقه مند باشید.شیر توپی سه طرفه. این یک گزینه عالی برای کاربردهایی است که باید جریان سیال را منحرف یا مخلوط کنید. ما نیز ارائه می دهیمدریچه توپی ترونیون فورجوفلنج فورج توپ شیرکه به دوام و کارایی بالا در محیط های پرتقاضا معروف هستند.
در نتیجه، طراحی پورت V دریچه توپی نوع V در کنترل جریان یک تغییر دهنده بازی است. این ویژگی های جریان دقیق، طیف گسترده ای از نرخ جریان، عمل برشی، افت فشار کم، و عملکرد خوب کاویتاسیون را ارائه می دهد. چه در صنایع شیمیایی، تصفیه آب، یا هر صنعت دیگری که نیاز به کنترل دقیق جریان دارد، یک شیر توپی نوع V با طراحی منحصر به فرد درگاه V می تواند راه حل مناسبی برای نیازهای شما باشد.
اگر علاقه مند به کسب اطلاعات بیشتر در مورد شیرهای توپی نوع V یا سایر محصولات شیرآلات ما هستید، در تماس با ما دریغ نکنید. ما اینجا هستیم تا به شما کمک کنیم شیر مناسب برای کاربرد خاص خود را پیدا کنید و می توانیم تمام پشتیبانی فنی مورد نیاز خود را ارائه دهیم. بیایید با هم صحبتی را در مورد اینکه چگونه می توانیم سیستم کنترل جریان شما را بهبود بخشیم شروع کنیم.
مراجع
- "راهنمای شیر: اصول و کاربردها" توسط ASM Anwar
- "راهنمای کنترل جریان" نوشته جرالد ال موریسون
