به عنوان یک تامین کننده CS Ball Valve، من به طور مستقیم شاهد رابطه پیچیده بین جهت جریان و عملکرد این اجزای حیاتی بوده ام. در این وبلاگ، بررسی خواهیم کرد که چگونه جهت جریان سیال می تواند به طور قابل توجهی بر عملکرد، دوام و کارایی کلی شیرهای توپی CS تأثیر بگذارد.
آشنایی با شیرهای توپی CS
قبل از بررسی تأثیر جهت جریان، اجازه دهید به طور خلاصه بررسی کنیم که شیرهای توپی CS چیست. شیرهای توپی CS یا فولاد کربنی نوعی شیر یک چهارم چرخشی هستند که از یک توپ توخالی، سوراخ دار و چرخان برای کنترل جریان سیال از طریق آن استفاده می کنند. هنگامی که سوراخ توپ در راستای مسیر جریان است، دریچه باز است و اجازه عبور سیال را می دهد. هنگامی که توپ یک ربع چرخش می یابد، قسمت جامد توپ مسیر جریان را مسدود می کند و دریچه را می بندد. این شیرها به دلیل قابلیت اطمینان، دوام و سهولت کار در صنایع مختلف از جمله نفت و گاز، فرآوری شیمیایی و تصفیه آب کاربرد فراوانی دارند.
تاثیر بر عملکرد آب بندی
یکی از مهمترین جنبه های عملکرد شیر توپی، قابلیت آب بندی آن است. جهت جریان می تواند تأثیر قابل توجهی بر میزان آب بندی شیر داشته باشد. در یک شیر توپی CS که به درستی نصب شده است، جریان معمولاً طوری طراحی میشود که از سمتی که نشیمنگاه توسط فشار سیال در جای خود قرار دارد وارد شود. این فشار به فشار دادن صندلی به توپ کمک می کند و عملکرد آب بندی را افزایش می دهد.

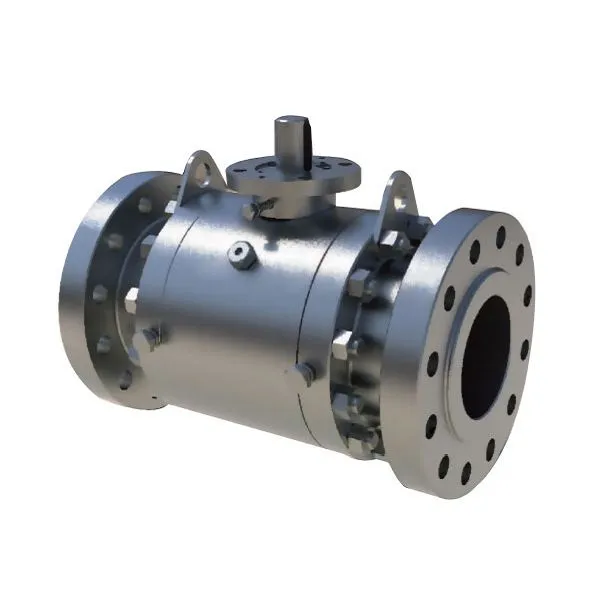

به عنوان مثال، در یکشیر توپی 3 تکه ضد زنگ، طراحی توپ شناور بر فشار مایع برای فشار دادن توپ به صندلی پایین دست متکی است. هنگامی که جهت جریان صحیح باشد، این فشار یک آب بندی محکم ایجاد می کند و از نشتی جلوگیری می کند. با این حال، اگر جهت جریان معکوس شود، فشار ممکن است به روش مورد نظر عمل نکند و منجر به آب بندی کمتری شود. با گذشت زمان، این می تواند منجر به نشتی های جزئی شود که می تواند منجر به مشکلات مهمی شود، به ویژه در کاربردهای مایعات پرفشار یا خطرناک.
تاثیر بر عملکرد شیر
جهت جریان نیز بر سهولت عملکرد شیر تأثیر می گذارد. یک شیر توپی CS طوری طراحی شده است که با گشتاور نسبتاً کمی باز و بسته شود، زمانی که جریان در جهت صحیح باشد. فشار سیال به تعادل نیروهای وارد بر توپ کمک می کند و چرخش آن را آسان تر می کند.
در مقابل، هنگامی که جهت جریان معکوس می شود، فشار سیال می تواند مقاومت بیشتری ایجاد کند. این مقاومت افزایش یافته می تواند کارکرد سوپاپ را دشوارتر کند و برای باز کردن یا بستن آن به نیروی بیشتری نیاز دارد. در برخی موارد، نیروی بیش از حد مورد نیاز برای عملکرد شیر میتواند منجر به سایش زودهنگام ساقه، دسته یا سایر اجزای سوپاپ شود و طول عمر شیر را کاهش دهد.
تاثیر بر سایش سوپاپ
جهت جریان سیال می تواند باعث ایجاد الگوهای مختلف سایش روی توپ و نشیمنگاه های یک شیر توپی CS شود. هنگامی که جریان در جهت صحیح باشد، سیال معمولاً به آرامی روی توپ و صندلی ها جریان می یابد و سایش ساینده را به حداقل می رساند. این سیال تا حدی به عنوان روان کننده عمل می کند و اصطکاک بین قطعات متحرک را کاهش می دهد.
با این حال، هنگامی که جریان معکوس می شود، مایع ممکن است به توپ و صندلی در یک زاویه برخورد کند و باعث سایش ناهموار شود. این سایش ناهموار می تواند منجر به از بین رفتن گردی و سطح صاف شیر شود که به نوبه خود می تواند بر عملکرد آب بندی و عملکرد کلی شیر تأثیر بگذارد. به عنوان مثال، در یکشیر توپی پورت سگمنت V، پورت V شکل برای کنترل دقیق جریان طراحی شده است. معکوس کردن جریان می تواند باعث فرسایش سیال درگاه V به روشی غیرمنتظره شود و ویژگی های جریان را تغییر داده و دقت شیر را کاهش دهد.
تاثیر بر ویژگی های جریان
جهت جریان همچنین می تواند ویژگی های جریان یک شیر توپی CS را تغییر دهد. در وضعیت جریان رو به جلو، شیر طوری طراحی شده است که سطح معینی از ظرفیت جریان و افت فشار را فراهم کند. هندسه داخلی شیر برای جهت جریان مورد نظر بهینه شده است تا از انتقال کارآمد سیال اطمینان حاصل شود.
هنگامی که جهت جریان معکوس می شود، الگوی جریان در داخل شیر تغییر می کند. سیال ممکن است تلاطم بیشتری را تجربه کند، که می تواند افت فشار را در سراسر شیر افزایش دهد. این افزایش افت فشار به این معنی است که انرژی بیشتری برای حفظ سرعت جریان یکسان مورد نیاز است که منجر به هزینه های عملیاتی بالاتر می شود. علاوه بر این، الگوی جریان تغییر یافته میتواند باعث ایجاد لرزش در سیستم لولهکشی شود که میتواند به مرور زمان به شیر و سایر اجزای متصل آسیب بیشتری وارد کند.
ملاحظات برای انواع مختلف شیرهای توپی CS
انواع مختلف شیرهای توپی CS ممکن است به تغییرات جهت جریان واکنش متفاوتی نشان دهند. به عنوان مثال، الفشیر توپی شناور فورجدارای یک توپ شناور است که تحت تأثیر فشار سیال آزادانه به صورت محوری حرکت می کند. همانطور که قبلا ذکر شد، جهت صحیح جریان برای آب بندی مناسب در این نوع شیر بسیار مهم است.
از طرف دیگر، یک شیر توپی نصب شده دارای یک توپ ثابت است که در بالا و پایین توسط خرطومی پشتیبانی می شود. در حالی که دریچههای نصبشده بهطور کلی نسبت به تغییرات جهت جریان در مقایسه با شیرهای توپی شناور بهتر عمل میکنند، جهت جریان نادرست همچنان میتواند بر عملکرد آنها تأثیر بگذارد، مانند افزایش سایش روی صندلیها و کاهش راندمان کلی.
اهمیت نصب صحیح
با توجه به تأثیر قابل توجه جهت جریان بر عملکرد شیر توپی CS، نصب صحیح از اهمیت بالایی برخوردار است. در طول مراحل نصب، رعایت دقیق دستورالعمل های سازنده در مورد جهت جریان ضروری است. این شامل بررسی علامتهای شیر است که معمولاً مسیر صحیح جریان را نشان میدهد.
در صورت عدم اطمینان در مورد جهت جریان، توصیه می شود با سازنده شیر یا یک مهندس واجد شرایط مشورت کنید. نصب نادرست نه تنها می تواند منجر به عملکرد ضعیف شیر شود، بلکه ضمانت شیر را نیز از بین می برد.
نتیجه گیری
در نتیجه، جهت جریان تأثیر عمیقی بر عملکرد شیرهای توپی CS دارد. بر عملکرد آب بندی، عملکرد شیر، سایش، ویژگی های جریان و کارایی کلی تأثیر می گذارد. من به عنوان تامین کننده CS Ball Valve، اکیداً توصیه می کنم که مشتریان در هنگام نصب و بهره برداری به جهت جریان توجه زیادی داشته باشند.
اگر در بازار شیرهای توپی CS با کیفیت بالا هستید یا به اطلاعات بیشتری در مورد تأثیر جهت جریان بر عملکرد شیر نیاز دارید، لطفاً با ما تماس بگیرید. ما اینجا هستیم تا به شما در انتخاب شیر مناسب برای کاربرد خاص خود و اطمینان از نصب و عملکرد صحیح آن کمک کنیم.
مراجع
- API 6D - مشخصات شیرهای خط لوله
- ASME B16.34 - سوپاپ - فلنج دار، رزوه دار و انتهای جوش
- کتاب راهنمای Valve توسط J. Paul Guyer
