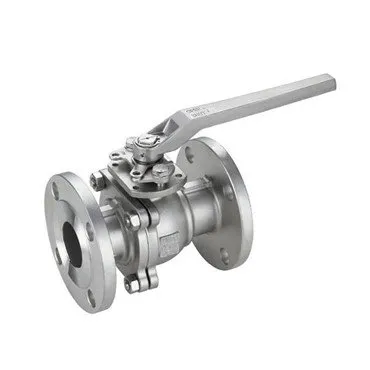

شیر توپی شناور 2 تکه

برخی از ویژگی‌های 2-شیر توپی شناور قطعه ما

2- ساخت بدنه قطعه

این شیر توپی در دو قطعه یا قسمت مجزا تولید می شود که برای تشکیل شیر به هم متصل شده اند. قطعه اول بدنه اصلی و اتصال یک انتهایی را نگه می دارد. قطعه دوم داخل قطعه اول قرار می گیرد. تریم شیر یا اجزای شیر داخلی را کنار هم نگه می دارد و اتصال انتهایی دوم شیر را دارد.

گزینه های حفره کامل و کاهش یافته

2-شیر توپی قطعه ای در هر دو ساختار با سوراخ کامل یا با سوراخ کاهش یافته موجود است. تمام سوراخ یا ساخت پورت کامل به این معنی است که قطر لوله در ورودی و خروجی با قطر شیر توپی برابر است. این اجازه می دهد تا مایع یا رسانه مستقیماً از طریق توپ بدون کاهش یا باریک شدن جریان یابد. ساخت حفره کاهش‌یافته که پورت استاندارد نیز نامیده می‌شود، دارای مسیر جریان مستقیم اما محدود است. قطر خروجی و ورودی شیر به اندازه خط لوله است، اما جزء داخلی (توپ) دارای دهانه جریان / سوراخ کوچکتری است. در نتیجه، قطر توپ کاهش یافته باعث افت فشار در هنگام عبور رسانه از توپ می شود.

ساقه ضد ضربه

2-شیر توپی قطعه دارای طراحی ساقه مقاوم در برابر فشار است. این ساقه در قسمت پایینی خود یقه دارد. یقه ساقه را در داخل شیر نگه می دارد و از دمیدن آن توسط فشارهای سیکل بیش از حد جلوگیری می کند.

اتصالات انتهایی چندگانه

یک 2-شیر توپی تکه‌ای در هر دو اتصال انتهایی رزوه‌ای و فلنجی موجود است که آنها را برای استفاده در طیف گسترده‌ای از سیستم‌های فرآیندی همه‌کاره می‌کند.

فشار گستردهand قابلیت های دما

یک 2-شیر توپی تکه ای می تواند به ترتیب دارای درجه بندی فشار کلاس 150/300 و 1000 PSI برای اتصالات انتهایی فلنجی و رزوه ای با صندلی های PTFE نرم باشد. آنها برای استفاده در چرخه‌های فشار بالا یا کم با درجه‌بندی دمایی بین -20-درجه فارنهایت تا 450-درجه فارنهایت انعطاف‌پذیر هستند. درجه حرارت تا 1000 درجه فارنهایت را تحمل می کند و همچنین تا 2000 درجه PSI را نیز می رساند. 2-شیرهای توپی تکه‌ای دارای درجه‌بندی فشار متفاوتی از کلاس 150-2500 هستند. با صندلی‌های نرم، یک شیر توپی تراننیون دمای متوسط ​​تا حدود 500 درجه فارنهایت را تحمل می‌کند، در حالی که شیرهای توپی تکه‌ای فلزی 2-می‌توانند دمای بالاتر تا 1000 درجه فارنهایت را تحمل کنند.

ISOAتایید شد

ابعاد 2-شیر توپی قطعه مطابق با استانداردهای ISO، ASME، JIS و DIN است.

مزایای استفاده از شیر توپی دو تکه

• حداقل مقاومت سیال را ارائه می دهد که ضریب آن برابر با طول یک لوله است.
• سبک وزن است، فضای کمتری را اشغال می کند و طراحی آن عملکرد آب بندی خوبی را ارائه می دهد.
• ساختار آن به دلیل طراحی ساده و حلقه متحرک برای تعمیر و نگهداری راحت است.
• از آنجایی که نشیمنگاه شیر و آب بندی از محیط جدا شده است، هیچ خوردگی روی سطح آب بندی وجود ندارد.
• محیط آن به سرعت قطعه را فرسایش نمی دهد زیرا پوشش آب بندی و نشیمنگاه آن جدا شده است.
• برای باز یا بسته شدن فقط به چرخش 90 درجه نیاز دارد، بنابراین برای کنترل از راه دور راحت است.

شیر توپی دو تکه به دلیل سهولت نگهداری در طیف وسیعی از صنایع معمولاً در کاربردهای مختلف با هر رسانه ای استفاده می شود. تعدادی از صنایعی که از شیر توپی دو تکه در کاربردهای خود استفاده می کنند شامل صنایع غذایی، تولیدی و خودروسازی است. اصل کار این است که دریچه را مسدود کرده یا با چرخاندن آن را رفع انسداد کنید.

طبقه بندی شیر توپی شناور

شیر توپی شناور یک تکه

شیر توپی یک تکه و دریچه دروازه فلنجی متعلق به یک نوع شیر هستند که عضو بسته شدن تفاوت اصلی آنهاست. بدیهی است که شیر توپی یک تکه از یک کره استفاده می کند که در اطراف خط مرکزی بدنه می چرخد، در حالی که شیر دروازه فلنجی با بلند کردن ساختار مسدود کننده هنگام چرخش دسته، نوعی دروازه را باز می کند. شیر توپی عمدتاً در خط لوله برای قطع، توزیع و تغییر جهت جریان محیط استفاده می شود. این شیر که به عنوان شیر توپی انتگرال نیز شناخته می شود، نوع جدیدی از شیر است که در سال های اخیر بسیار مورد استفاده قرار گرفته است.

شیر توپی شناور دو تکه

شیر توپی شناور دو تکه نام خود را از این جهت گرفته است که از دو قسمت به نام های بدنه چپ و راست ساخته شده است که از طریق رزوه و پیچ و یا با جوش دادن آنها به یکدیگر متصل می شوند. این نوع شیر برای شرایط کاری مختلف مانند دمای بالا و فشار بالا مناسب است.

شیر توپی شناور سه تکه

شیر توپی شناور سه تکه به یک شیر توپی شناور اطلاق می شود که بدنه آن از سه قسمت از چپ به راست تشکیل شده است. قطعات معمولا یک بدنه و دو کلاه هستند. مانند دریچه های توپی شناور دو تکه، کلاهک های انتهایی معمولاً از طریق رزوه ها و پیچ و مهره ها با جوش دادن آنها یا فلنج زدن به لوله به هم متصل می شوند.

اجزای شیرهای توپی شناور

مواد مورد استفاده در یک شیر توپی شناور از نظر استحکام، مقاومت در برابر خوردگی و سازگاری با سیال خاصی که کنترل می کند، با دقت انتخاب می شوند. اجزای معمولی عبارتند از:

بدنه سوپاپ

بدنه شیر محفظه اصلی شیر است و معمولا از موادی مانند فولاد کربنی، فولاد ضد زنگ، فولاد آلیاژی یا چدن ساخته می شود. انتخاب ماده به عواملی مانند درجه فشار، محدوده دما و سازگاری شیمیایی با سیال بستگی دارد.

توپ

توپ، قلب دریچه، مستقیماً جریان سیال را کنترل می کند. معمولاً از فلزات بادوام و مقاوم در برابر خوردگی مانند فولاد ضد زنگ، برنج یا برنز ساخته شده است. ممکن است برای افزایش مقاومت در برابر سایش و عملکرد آب بندی بیشتر، پوشش ها یا عملیات سطح اضافه شوند.

صندلی

صندلی های سوپاپ سطوح آب بندی توپ را هنگام بسته شدن شیر فراهم می کنند. آنها معمولاً از مواد ارتجاعی و مقاوم در برابر سایش مانند PTFE (پلی تترا فلوئورواتیلن)، PEEK (پلی اترترکتون) یا الاستومرهای تقویت شده مانند Viton یا EPDM ساخته می شوند. این مواد مهر و موم محکم و مقاومت در برابر حمله شیمیایی را تضمین می کنند.

ساقه

ساقه محرک (اهرم یا مکانیزم کنترلی دیگر) را به توپ متصل می کند و حرکت چرخشی مورد نیاز برای باز کردن یا بستن شیر را منتقل می کند. این از آلیاژهای مقاوم در برابر خوردگی ساخته شده است تا از عملکرد قابل اعتماد در محیط های سخت اطمینان حاصل کند.

مهر و موم و بسته بندی

آب بندی و مواد بسته بندی برای جلوگیری از نشتی در اطراف ساقه و سایر قسمت های متحرک شیر استفاده می شود. این اجزا اغلب از الاستومرهایی مانند نیتریل، ویتون یا EPDM و همچنین مواد مبتنی بر PTFE ساخته می شوند، بسته به نیازهای کاربرد.

فعال کننده

محرک باز و بسته شدن شیر را کنترل می کند. این می تواند دستی (به عنوان مثال، دسته، اهرم) یا خودکار (به عنوان مثال، گیربکس، موتور پنوماتیک یا الکتریکی) باشد. نوع محرک به سطح کنترل مورد نظر و کاربرد خاص بستگی دارد.

شیرهای توپی شناور چگونه کار می کنند؟

دریچه های توپی شناور توسط یک شفت یا ساقه متصل به بالای توپ کار می کنند که آن را 90 درجه (یک چهارم چرخش) می چرخاند. همانطور که توپ می چرخد، درگاه توسط دیواره بدنه سوپاپ پوشانده یا باز می شود و جریان رسانه را آزاد یا متوقف می کند. ساقه به اندازه کافی شل به توپ متصل می شود که با چرخش توپ بر روی محور خود، فشار جریان، توپ را به سمت پایین دست فشار می دهد و یک مهر و موم محکم ایجاد می کند. به همین دلیل، دریچه های توپی شناور ممکن است در کاربردهای فشار بسیار کم پس از مقدار مشخصی از سایش صندلی، به طور موثر آب بندی نشوند. این به این دلیل است که ممکن است فشار رسانه ای کافی برای فشار دادن توپ به صندلی پایین دست برای ایجاد یک مهر و موم محکم وجود نداشته باشد. با این حال، در بیشتر کاربردها فشار پایین دست برای حفظ مهر و موم محکم تا مدت ها پس از شروع به سایش صندلی ها کافی است.

سوالات متداول دربارهشیر توپی شناور 2 تکه

• کاربرد شیر توپی 2 تکه چیست؟

شیرهای توپی دو تکه قطع جریان دو طرفه را فراهم می کنند و در تنظیمات پورت کامل برای کاربردهایی که سرعت جریان حیاتی است در دسترس هستند. آنها جمع و جور، قابل اعتماد و مقرون به صرفه هستند، اگر تعویض آنها کمی گرانتر از 1-شیرهای توپی قطعه باشد.

• هدف از شیر توپی شناور چیست؟

شیر توپی شناور می‌تواند مسیر جریان مایعات را در خط لوله متوقف، توزیع و تغییر دهد، و ویژگی‌های اصلی آن طراحی آب‌بندی صندلی‌ها است که به طور خودکار فشار را کاهش می‌دهد، به‌طور قابل‌اطمینانی در هنگام جریان معکوس آب‌بندی می‌شود و به عنوان یک دستگاه قفل عمل می‌کند.

• تفاوت بین شیرهای توپی 2 تکه و 3 تکه چیست؟

به طور خلاصه، تفاوت اصلی بین شیرهای توپی 1، 2 و 3-تکه در طراحی بدنه آنها است. یک شیر توپی یک تکه فقط یک قسمت بدنه دارد. شیرهای توپی دو تکه دارای دو جزء بدنه هستند که به یکدیگر رزوه یا پیچ و مهره شده اند. از طرف دیگر شیرهای سه تکه دارای سه جزء مستقل هستند.

• شیر توپی شناور چه کاربردهایی دارد؟

یک قانون کلی این است که شیرهای توپی شناور برای سناریوهای فشار کم تا متوسط ​​بهترین هستند و شیرهای توپی تراننیون برای پروژه‌های فشار بالا بهترین هستند. با این حال، دریچه های تراننیون همه کاره ترین هستند، بنابراین در بیشتر موارد کار می کنند.

• دریچه توپی شناور چه ماده ای است؟

سوپاپ ها برای استفاده با ترکیبات مختلفی از مواد مانند فولاد کربنی، فولاد کم کربن، آلیاژ ویژه، فولاد ضد زنگ، مونل و اینکونل طراحی شده اند.

• بهترین ماده برای شیر توپی چیست؟

شیرهای توپی استنلس استیل بادوام ترین گزینه هستند. این شیرها قوی ترین مواد شیمیایی سازگار را ارائه می دهند. ترکیب شیمیایی فولاد ضد زنگ مقاومت در برابر خوردگی طبیعی را ارائه می دهد.

• وظیفه شیر شناور توپی چیست؟

عملکرد شیر توپی شناور: سطح آب استخر یا مخزن آب را کنترل کنید تا از مقدار تعیین شده خاصی تجاوز نکند و شیر فقط در یک بازه زمانی تعیین شده باز می شود.

• شیرهای توپی ترونیون چیست؟

شیر توپی تراننیون نوعی دریچه است که از توپی استفاده می کند که توسط دو شاخه یا پایه نگه داشته می شود. این طراحی به توپ اجازه می دهد تا در جای خود بچرخد و به شیر اجازه باز یا بسته شدن می دهد. این شیر توپی نوعی شیر تخصصی است که در صنایع مختلف مورد استفاده قرار می گیرد. این شیرها برای ارائه عملکرد برتر در کاربردهای حیاتی طراحی شده اند. شیرهای توپی Trunnion در اندازه های مختلف و درجه بندی فشار متناسب با نیازهای صنایع مختلف موجود هستند.

برخی از صنایعی که معمولاً از شیرهای توپی تراننیون استفاده می کنند عبارتند از: صنعت نفت و گاز، صنعت تولید برق و صنایع فرآوری شیمیایی. این شیرها همچنین در کاربردهایی که نیاز به شیری با کیفیت بالا است که بتواند دما و فشار شدید را تحمل کند، به طور گسترده استفاده می شود.
