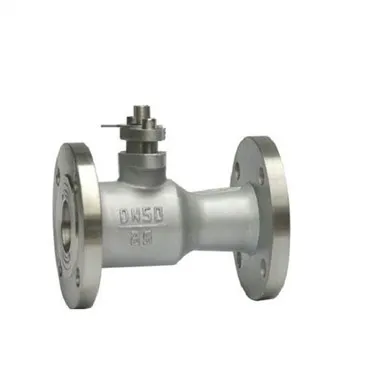

شیر توپی چدنی

استاندارد

آمپر طراحی &; ساخت: API 608، API 6D، ASME B16.34،

رو در رو: ASME B16.10، API 6D، DIN 3202

اندازه اتصال فلنج: ASME B16.5، ASME B16.47، DIN 2543 × 2550، ASME B16.25

جوش لب به لب: ASME B16.25.

تست و بازرسی مطابق با: API 6D، API 598

ویژگی های طراحی

1. سوپاپ با آب بندی ساقه سوپاپ قابل اعتماد و گشتاور کار کم: روی غده بسته بندی مجموعه با حلقه آب بندی استاندارد، یک مهر و موم حلقه O، اطمینان را برای مهر و موم ساقه دریچه به عنوان مهر و موم دوگانه تضمین می کند. پس از آتش سوزی، بسته بندی گرافیت اضافی و تزریق گریس آب بندی، نشت ساقه سوپاپ را به حداقل می رساند. با یاتاقان کشویی ساقه و یاتاقان رانش باعث می شود که شیر به راحتی کار کند.

2. با توجه به نیازهای نصب یا بهره برداری، شیر می تواند با ساقه گسترش یابد. شیر توپی ساقه توسعه یافته به ویژه برای جاهایی استفاده می شود که خطوط لوله باید در زمین دفن شوند، مانند گاز شهری. طول ساقه کشیده شده با توجه به نیاز مشتری تعیین می شود.

3. عملکرد آسان: با ضریب اصطکاک کوچک و خود روانکاری خوب برای صندلی سوپاپ و یاتاقان ساقه استفاده می شود که گشتاور عملیاتی سوپاپ را بسیار کاهش می دهد. بنابراین، حتی در صورت عدم وجود گریس آب بندی، شیر می تواند برای مدت طولانی به خوبی کار کند.

4. عملکرد انسداد و تخلیه دوگانه: شیر توپی تراننیون با صندلی شناور پیش تنیده فنری، بدون توجه به اینکه سوپاپ در موقعیت کاملاً باز یا کاملاً بسته باشد، صندلی‌های سوپاپ سیال را از بالادست و پایین دست مسدود می‌کنند، و محفظه در بدنه سوپاپ توسط شیر تخلیه تخلیه می شود.

5. عملکرد کاهش فشار خودکار: هنگامی که دمای محیط در حفره بدنه شیر افزایش می یابد و فشار غیرعادی افزایش می یابد، نیازی به عبور از شیر ایمنی نیست، زیرا می تواند به طور خودکار فشار را برای صندلی سوپاپ کاهش دهد، که برای اطمینان حاصل می شود. ایمنی دریچه هنگام حمل و نقل مایع.

کاربرد:
